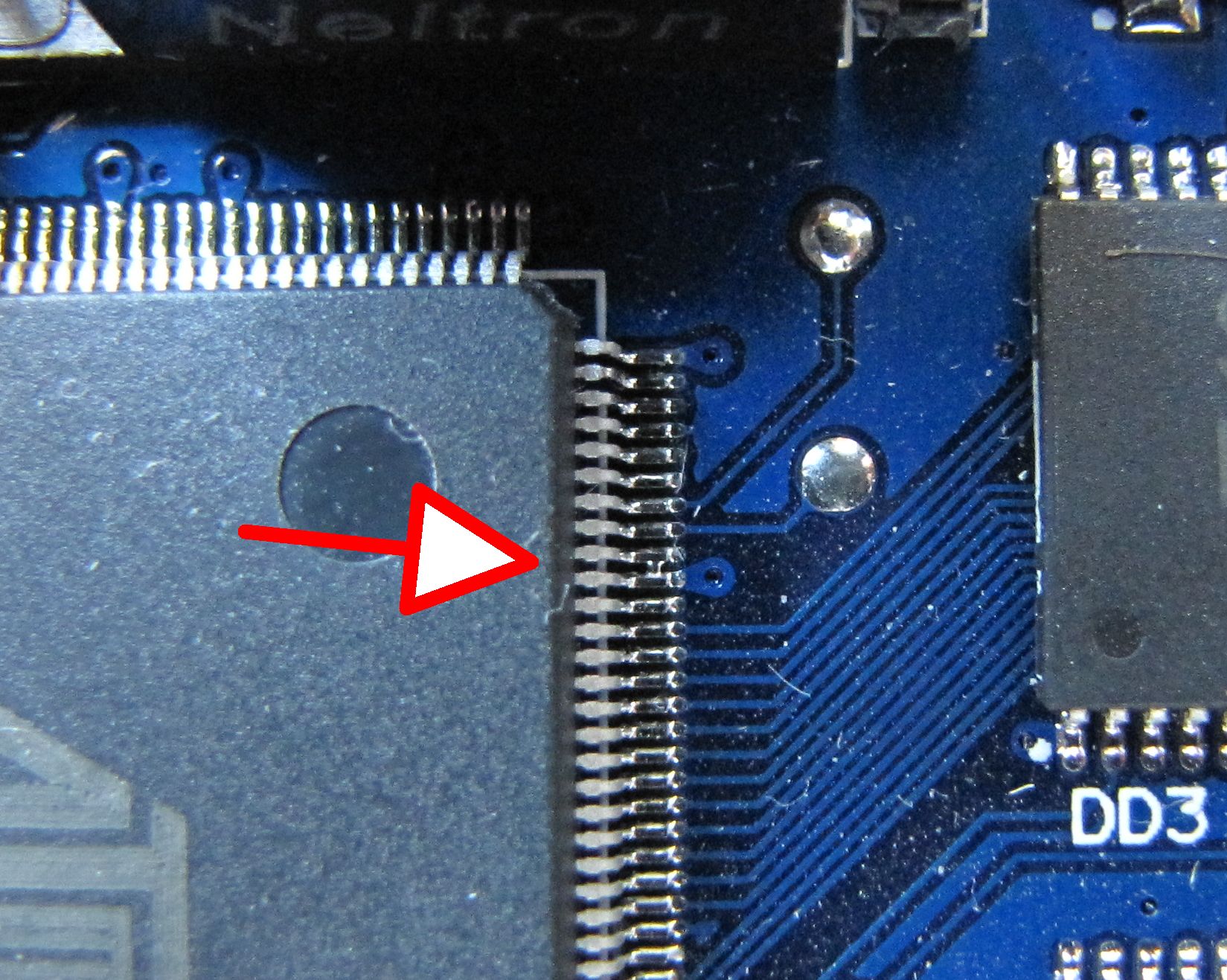

В общем, сегодня сфотографировал подозрительное место - так и есть - две ножки замкнуты капелькой припоя.
прилагаю фотку.

девятая и десятая ножки по левой стороне ARM (если плату смотреть так чтобы разъемы USB вверху)

вопросы:

1. что это за выводы, на что это замыкание может влиять?

2. что делать? паяльной станции нет, есть только паяльник 60-ватный, сами понимаете с каким жалом. может иголочкой аккуратно сцарапать?

фотка

Для начала сравнитесь со схемой, 0,999 это два рядом расположеных пина земли ...
Возникает из-за того что "финишное наведение красоты" соединяет подобные пины полигоном и слой маски слишком тонкий, чтобы при пайке "волной" не замкнуться.

PS фото позже прикрепили, эти пины и должны быть замкнуты ...

Цитата

Для начала сравнитесь со схемой, 0,999 это два рядом расположеных пина земли ...
Возникает из-за того что "финишное наведение красоты" соединяет подобные пины полигоном и слой маски слишком тонкий, чтобы при пайке "волной" не замкнуться.

надеялся на квалифицированный и точный ответ специалиста, но видно не судьба...
на "землю" не похоже, придется сейчас самому по даташитам лазить...

Зачем так усложнять, открыли схему, смотрим пины 147-148 идут на 1,8В ...

да, я так и сделал.

хорошо что у VDDCORE и VDDPLL вольтаж одинаковый.

Если бы он был разный, т.е. пины между собой не замыкались, то и подобной "залипухи" не возникало, я уже объяснял, это из-за того что маска в этом месте "просвечивает".
