На разъемы выведено все кроме RMII, одного SPI (к нему флешка подключена) и SD.
I2S и VCAP выходят, на NUC976 это пины 48-60. |
|
|
|
|
|
|
| Pavel Ivanchenko |
|
|---|
|
| Admin |
|
|
|
|
| Пункты: 91348 |
| Регистрация: 24.03.2009 |
| Пол: Мужчина |
|
|

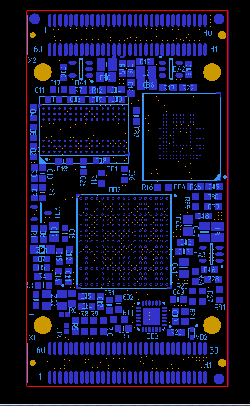

Закончил проектировать модуль на основе NXP iMX6ULL.
SK-iMX6ULL-MOD
iMX6ULL (ARM Cortex-A7 800МГц)
512MБайт DDR3
8ГБайт eMMC
Ethernet 100/10 PHY
2 board-to-board (шаг 0,8мм) разъема расширения: Ethernet, USB, LCD, CSI, UART's, SPI, I2C, GPIO ...
-40 ... +85C
 |
|
|
|
|
|
|
| AlexN |
|
|---|
 |
|
|
|
|
|
| Пункты: 2942 |
| Регистрация: 03.03.2011 |
|
|
|
вопрос по SK-iMX6ULL-MOD - когда примерно ожидать "выход в свет"? И насколько меньше ожидается цена по сравнению с SK-iMX6S-SODIMM? |
|
|
|
|
|
|
| Pavel Ivanchenko |
|
|---|
|
| Admin |
|
|
|
|
| Пункты: 91348 |
| Регистрация: 24.03.2009 |
| Пол: Мужчина |
|
|
Прототипы успешно прошли испытание, сейчас заказываю комплектацию, самая "долгая" позиция - процессор (17 недель), все остальное примерно через месяц поступит.
Скорее всего тогда и анонсирую выпуск (сейчас надо решить где и сколько взять процессоров на первую партию).
В розницу будет стоить 2500-3000р. |
|
|
|
|
|
|
| garry_ |
|
|---|
 |
|
|
|
|
|
| Пункты: 661 |
| Регистрация: 10.01.2014 |
| Пол: Мужчина |
|
|
Может выложите документацию по SK-iMX6ULL-MOD, я бы врисовал в свой проект, как раз к анонсу бы и прототип сделали |
|
|
|
|
|
|
| garry_ |
|
|---|
|
|
|
|
|
|
| Пункты: 661 |
| Регистрация: 10.01.2014 |
| Пол: Мужчина |
|
|
|
|
|
|
|
| Pavel Ivanchenko |
|
|---|
|
| Admin |
|
|
|
|
| Пункты: 91348 |
| Регистрация: 24.03.2009 |
| Пол: Мужчина |
|
|

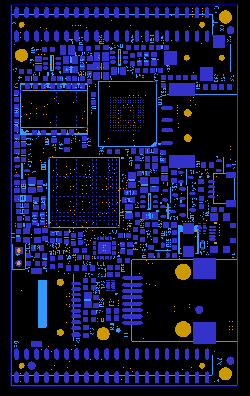

Закончил проектировать плату на основе NXP iMX6ULL.
SK-iMX6ULL
iMX6ULL (ARM Cortex-A7 800МГц)
512MБайт DDR3
8ГБайт eMMC (опция)
Micro SD держатель
Ethernet 100/10 PHY, USB-OTG, USB-Host, Audio (ШИМ), Консоль (LVTTL UART)
Два разъема расширения (шаг 2мм): LCD, CSI, UART's, SPI, I2C, GPIO ...
Возможность подключения супер-конденсатора для правильного размонтирования файловых систем
45х76мм
-40 ... +85C
 |
|
|
|
|
|
|
| Pavel Ivanchenko |
|
|---|
|
| Admin |
|
|
|
|
| Пункты: 91348 |
| Регистрация: 24.03.2009 |
| Пол: Мужчина |
|
|
Закончил проектировать материнскую плату для модуля SK-iMX6ULL-MOD.
SK-iMX6ULL-LCD-MB
SK-iMX6ULL-MOD (iMX6ULL - ARM Cortex-A7 800МГц)
7" LCD с резистивным сенсорным экраном (опрашивается встроенным в процессор контроллером сенсорного экрана)
Micro SD держатель
Ethernet 100/10 PHY, USB-OTG, USB-Host, Audio (ШИМ), Консоль (LVTTL UART)
Два разъема расширения (шаг 2мм): CSI, UART's, SPI, I2C, GPIO ...
Возможность подключения супер-конденсатора для правильного размонтирования файловых систем
Опция - фильтр 8-го порядка на ШИМ канал аудио-выхода (для улучшения качества звучания)
Опция - 3Вт усилитель мощности для аудио-выхода
Опция - GSM/GPRS модем SIM800C (дополнительно, аудио-выход процессорного модуля подключен на вход модема)
 |
|
|
|
|
|
|
| Pavel Ivanchenko |
|
|---|
|
| Admin |
|
|
|
|
| Пункты: 91348 |
| Регистрация: 24.03.2009 |
| Пол: Мужчина |
|
|
Закончил проектировать плату на основе NXP iMX8Mini.
SK-iMX8Mini
iMX8Mini (1-4x ARM Cortex-53 1600-1800МГц, ARM Cortex-M4)
1-2ГБайт LPDDR4 1500МГц (DDR-3000, шина 32 разряда)
8ГБайт eMMC
Ethernet 100/10 PHY, USB-OTG, USB-Host, Audio (ШИМ), Консоль (LVTTL UART)
Два разъема расширения (шаг 2мм): MIPI-DSI, MIPI-CSP, UART's, SPI, I2C, GPIO ...
60х50.5мм
-40 ... +85C
 |
|
|
|
|
|
|
| Pavel Ivanchenko |
|
|---|
|
| Admin |
|
|
|
|
| Пункты: 91348 |
| Регистрация: 24.03.2009 |
| Пол: Мужчина |
|
|
Закончил проектировать плату расширения FPGA Xilinx Artix (XC7A35T) для изделий iMX8Mini, подключается к процессору по PCIe шине.
SK-iMX8Mini-Artix-Plug
 |
|
|
|
|
|
|
|
|
